結構說明：

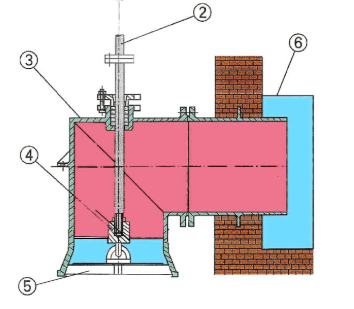

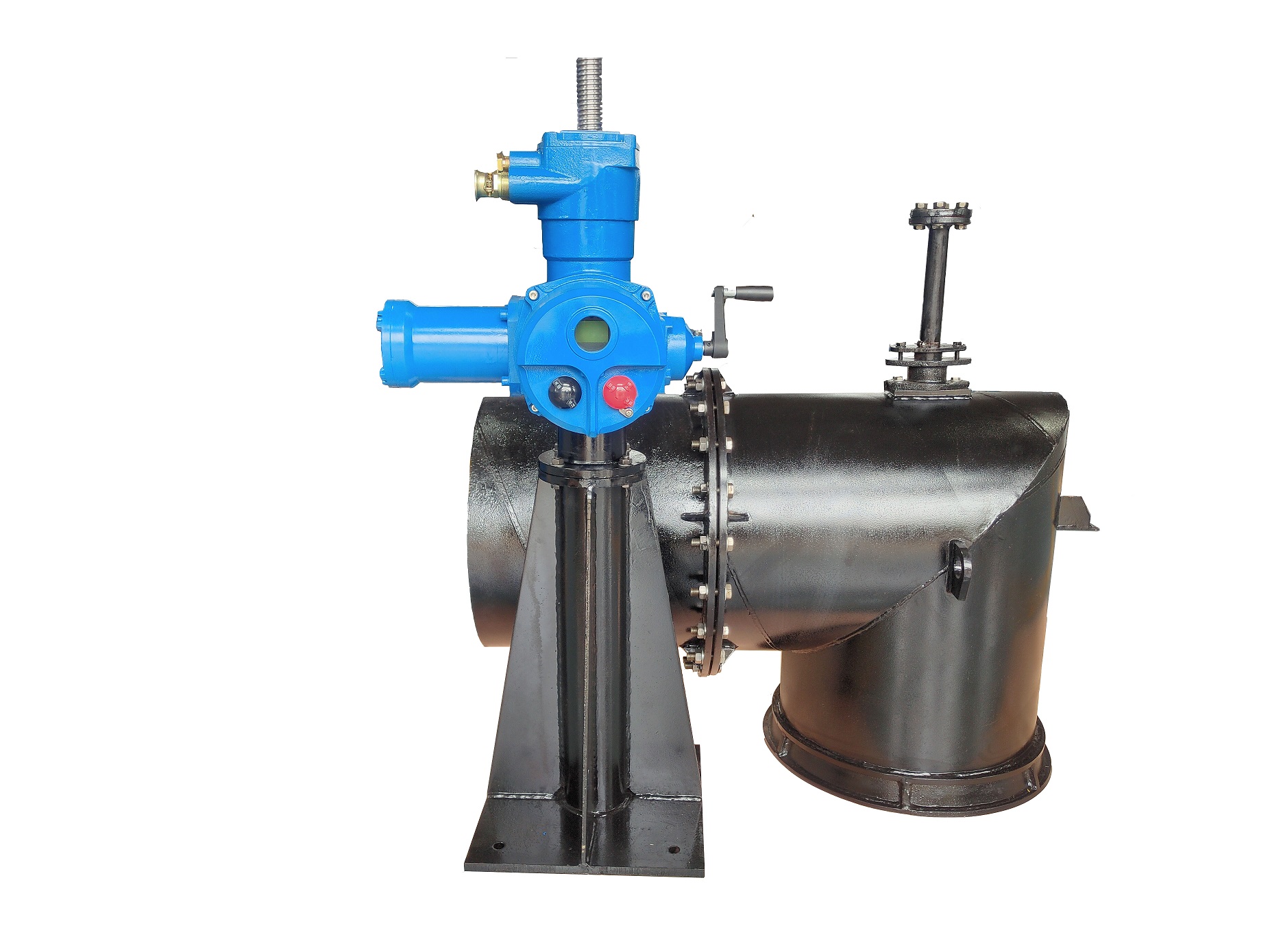

1、PXWⅡ型電動配水閥由閥門電動裝置、閥桿基座連接桿、閥桿、閘閥、短管等部件組成。2、PXWⅡ用電動裝置作為動力源帶動絲杠升降。可實現遠程/現場的電動控制，方便、快捷。3、閘閥由閥體和閥舌構成。（1）閥體為焊接件，下部裝有錐形密封環，與閥舌共同構成密封部分。（2）閥舌由鑄鐵件與橡膠棒構成，通過帶環螺絲釘組件與閥桿鉸接，以保證閥的密封性能。4、短管用于埋入配水井井壁，為焊接件。5、連接桿長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制
